Så här fungerar kontrollen på din utomhusbadtunna
Utomhusbadtunnor från DenForm finns med tre olika kontroller – även kallade CPU-system – beroende på badtunnors utrustning och funktioner.
Nedan hittar du en manual för de tre olika Balboa-displayerna. Balboa är ett amerikanskt företag som tillverkar kontroller och andra komponenter för utomhusspa.
De tre olika kontrollerna på DenForms spabad identifieras genom displayens utseende och storlek. Storleken och utseendet beror helt på vilket utomhusspa du har. Se de olika lyxiga modellerna av spabad utomhus här.
Manual för liten Balboa-display på utomhusbadtunna
Direkta funktioner från displayen
TEMP
Efter manuellt eller automatiskt avbrott av startfunktionen visar displayen kort den inställda vattentemperaturen, varefter den ändras till “-----”.
Efter cirka 2 minuters vattenflöde genom värmaren ändras displayen till att visa aktuell vattentemperatur och värmaren startar vid behov.
Displayen visar konstant den senast uppmätta vattentemperaturen.
OBS: Den senast uppmätta vattentemperaturen är endast aktuell när filterpumpen har varit igång i minst 2 minuter.
Tryck på knappen COOL eller WARM en gång för att visa den inställda badtemperaturen. Varje ytterligare tryck sänker eller höjer temperaturen med 0,5 ℃. Temperaturerna kan ställas in mellan 26 ℃ och 40 ℃.
Efter 3 sekunder återgår displayen automatiskt till att visa aktuell vattentemperatur. Om uppvärmning behövs tänds den röda lysdioden COOL efter några sekunder. Lysdioden blinkar sedan snabbt i 90 sekunder och lyser sedan kontinuerligt tills den inställda temperaturen har uppnåtts.
JETS
Tryck på JETS-knappen en gång för att starta massagepumpen. Tryck igen för att stoppa pumpen. Systemet har en inbyggd avstängningstimer som automatiskt stänger av pumpen 15 minuter efter start. Detta görs bland annat för att säkerställa att spabadet inte körs i onödan.
Dioden vid JETS-knappen lyser när massagepumpen är aktiverad.
LJUS
Tryck på LIGHT-knappen en gång för att tända lampan. Tryck igen för att släcka lampan. Systemet har en inbyggd timer som automatiskt släcker lampan 4 timmar efter att den slagits på.
Indirekta funktioner från displayen
Välja ett filterprogram
Önskat filterprogram väljs genom att trycka på COOL en gång följt av att trycka på LIGHT-knappen. Upprepa för att växla mellan de 3 olika programmen.
- Standardprogram: Systemet kör det inställda antalet filtercykler. Dessutom är filterpumpen och värmaren kontinuerligt påslagna för att bibehålla önskad vattentemperatur. Displayen visar kort "St" efter att programmet har ändrats.
- Ekonomiprogram: Systemet kör det inställda antalet filtercykler. Värmaren slås bara på under filtercykeln och endast om vattentemperaturen är under önskad nivå. Displayen visar "Ec" konstant när temperaturen är för låg. "Ec" ändras med vattentemperaturen när vattnet är på önskad nivå.
- Viloprogram: Systemet kör det inställda antalet filtercykler. Värmaren är endast påslagen under filtercykeln och den är endast påslagen för att uppnå en temperatur 11 ℃ under den inställda nivån. Displayen visar “SL”.
Filterpumpen
Filterpumpen startar:
- När systemet kontrollerar vattentemperaturen
- När systemet kör en filtercykel
- När systemet behöver värma vattnet
- När systemet har aktiverat frostskyddet
- När en massagepump eller fläkt aktiveras
Inställning av filtercykel
Filterpumpen och Ozon Clean-systemet aktiveras under en filtercykel. Vid början av varje filtercykel aktiveras alla pumpar.
Systemet skapar en dag- och en nattzon när strömmen ansluts. Varje tidszon varar i 12 timmar, och den första dagzonen börjar 6 minuter efter att strömmen slås på. Den första nattzonen börjar 12 timmar senare.
Längden på varje filtercykel kan programmeras från 2 till 12 timmar per tidszon (standardinställningen för filtercykeln är 2 timmar (displayen visar F2)).
- F2 = 2 timmar 2 gånger per dag
- F4 = 4 timmar 2 gånger per dag
- F6 = 6 timmar 2 gånger per dag
- F8 = 8 timmar 2 gånger per dag
- FC= 12 timmar 2 gånger per dag (FC= Filterkonstant)
Tryck på COOL följt av JETS för att börja programmera spaets filtercykler. Tryck på COOL/WARM för att ändra längden på varje filtercykel. (F2-FC visas på displayen.) Tryck på JETS för att bekräfta ditt val.
Balboa Medium utomhusbadtunna displaymanual
Direkta funktioner från displayen
Efter manuellt eller automatiskt avbrott av startfunktionen visar displayen kort den inställda vattentemperaturen, varefter den ändras till "-----". Efter cirka 2 minuters vattenflöde genom värmaren ändras displayen till att visa aktuell vattentemperatur, och värmaren startar vid behov. Displayen visar konstant den senast uppmätta aktuella vattentemperaturen.
OBS: Den senast uppmätta vattentemperaturen är endast aktuell när filterpumpen har varit igång i minst 2 minuter.
Tryck på knapparna COOL (KYL) eller WARM (VÄRM) en gång för att visa den inställda badtemperaturen. Varje ytterligare tryck sänker eller höjer temperaturen med 0,5 ℃.
Det finns två temperaturområden: Högt område, som indikeras av en nedåtpil i displayen, där temperaturen kan ställas in mellan 26 ℃ och 40 ℃. Och lågt område, som indikeras av en uppåtpil i displayen, där temperaturen kan ställas in mellan 10 ℃ och 26 ℃.
Efter 3 sekunder återgår displayen automatiskt till att visa aktuell vattentemperatur. Om uppvärmning behövs tänds VÄRME-LED:n efter några sekunder. LED:en blinkar sedan snabbt i 90 sekunder, varefter den lyser kontinuerligt tills den inställda temperaturen har uppnåtts.
JETS 1
Tryck på JETS 1-knappen en gång för att starta massagepumpen. Tryck igen för att stoppa pumpen. Systemet har en inbyggd timer som automatiskt stänger av pumpen 15 minuter efter start.
Lysdioden vid JETS 1-knappen tänds när massagepumpen är aktiverad.
JETS 2
Tryck på JETS 2-knappen en gång för att starta massagepumpen. Tryck igen för att stoppa pumpen. Systemet har en inbyggd timer som automatiskt stänger av pumpen 15 minuter efter start.
Lysdioden vid JETS 2-knappen tänds när massagepumpen är aktiverad.
JETS 3 / Fläkt (Endast modeller med fläkt)
Tryck på JETS 3 / Fläktknappen en gång för att starta massagepump 3/fläkten. Tryck igen för att stoppa pumpen. Systemet har en inbyggd avstängningstimer som automatiskt stänger av pumpen 15 minuter efter start.
Lysdioden vid JETS 3 / Blåsknappen tänds när massagepumpen är aktiverad.
Indirekta funktioner från displayen
Ändra temperaturintervallet
Tryck på knappen KYLA eller VÄRM följt av LJUS. TEMP visas sedan på displayen och OMRÅDE + upp-/nedpil blinkar. Nu kan temperaturintervallet ändras genom att trycka på knappen KYLA eller VÄRM. OMRÅDE + upppil = Högt intervall och OMRÅDE + nedpil = Lågt intervall.
Tryck på LJUS för att återgå till huvudmenyn.
Ändra filterprogrammet
Tryck på COOL- eller WARM-knappen följt av två tryck på LIGHT. Sedan visas MODE på displayen och READY/VIL blinkar. Nu kan filterprogrammet ändras genom att trycka på COOL- eller WARM-knappen.
I READY-läge (standard) startas filterpumpen och värmeelementet kontinuerligt för att bibehålla önskad vattentemperatur.
I VILOPS-läge startas filterpumpen och värmeelementet endast under filtercykler och enbart för att uppnå önskad vattentemperatur.
Ställa klockan
Tryck på COOL- eller WARM-knappen följt av 3 tryck på LIGHT. SET, TIME och den inställda tiden visas då växelvis på displayen.
Tryck på knappen COOL eller WARM för att ställa in timmarna. Tryck på LIGHT för att komma till minuterna. När minuterna blinkar kan de ställas in med knappen COOL eller WARM. Tryck på LIGHT för att återgå till huvudmenyn.
Inställning av filtercykel
- Tryck på COOL- eller WARM-knappen följt av 7 tryck på LIGHT. Följande visas då:
- FLTR i displayen och 1 blinkar.
- Tryck på knappen COOL (KYL) eller WARM (VÄRM) för att visa BEGN (BÖRJAN).
- Tryck på knappen COOL (KYL) eller WARM (VÄRM) för att ställa in starttiden.
- När timmen är inställd, tryck på LIGHT för att växla till minuter, tryck på COOL- eller WARM-knappen för att ställa in minuter.
- Tryck på LIGHT för att bekräfta. RUN och HRS visas då växelvis.
- Tryck på knappen COOL (KYL) eller WARM (VÄRM) för att ställa in filtercykelns längd.
- När timmarna är inställda, tryck på LIGHT för att växla till minuter.
- Tryck på knappen COOL eller WARM för att ställa in minuterna.
- Tryck på LJUS för att bekräfta. F1, SLUT och den beräknade sluttiden visas då växelvis.
- Tryck på LJUS för att bekräfta.
- Tryck på LIGHT igen. FLTR visas då på displayen och 2 blinkar.
- Tryck på knappen COOL (KYL) eller WARM (VÄRM). Då visas PÅ eller AV på displayen.
- Tryck på knappen COOL (KYL) eller WARM (VÄRM) för att välja om filtercykel 2 ska vara på eller av (på rekommenderas).
- Tryck på LJUS för att bekräfta och upprepa processen för att programmera filtercykel 2.

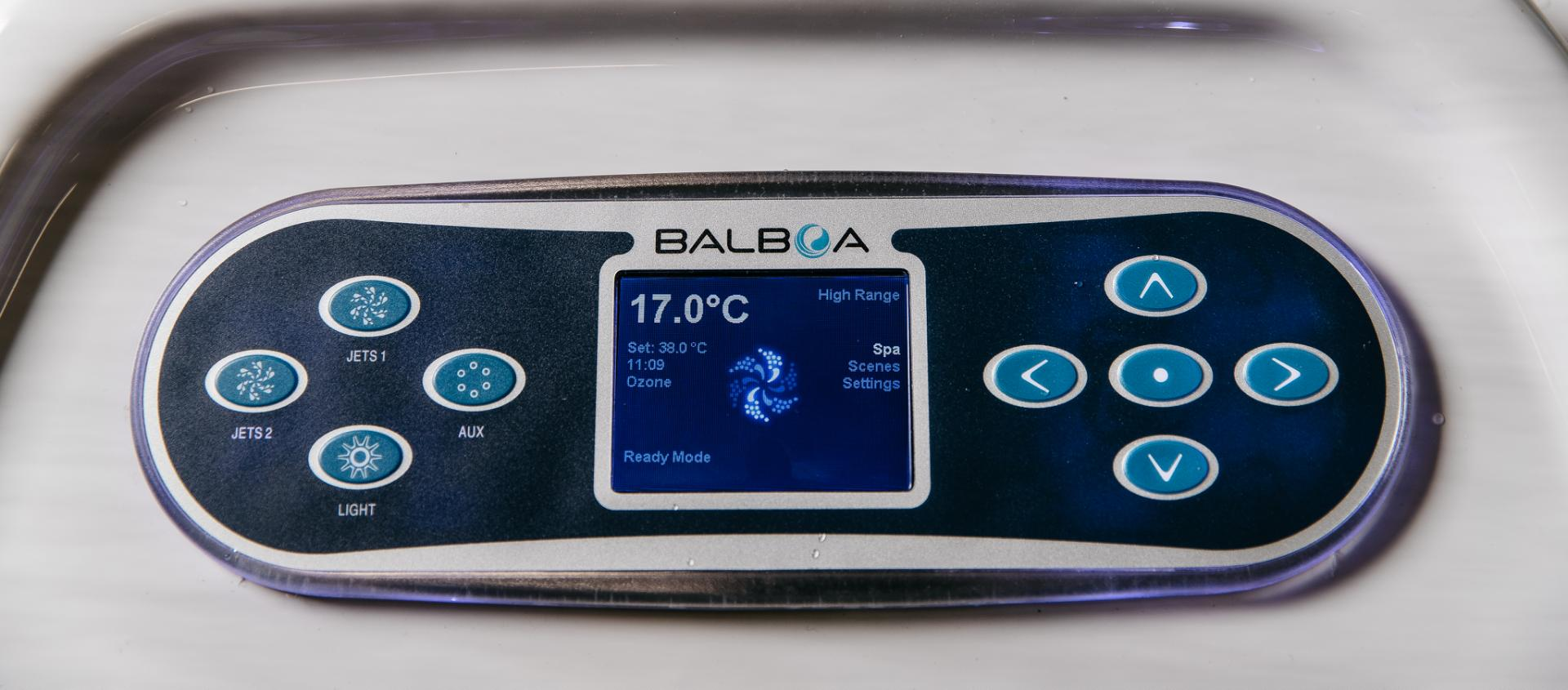

Manual för stor Balboa-display på utomhusbadtunna
När spabadet aktiveras för första gången visar displayen olika konfigurationsinställningar, sedan går det till startläge. Under uppstarten visas PRIMING MODE i cirka 4–6 minuter. Tryck inte på några knappar under denna period förrän PRIMING MODE har försvunnit från displayen. När PRIMING MODE stängs av startar värmeelementet och spabadet går in i standardprogrammet och värmer vattnet till inställd temperatur.
JETS 1
Tryck på JETS 1 för att starta massagepumpen. Tryck igen för att stänga av den. Systemet har en inbyggd avstängningstimer som automatiskt stänger av pumpen 15 minuter efter start. Detta görs bland annat för att säkerställa att spabadet inte körs i onödan.
Lampan vid JETS 1-knappen tänds när massagepumpen är aktiverad.
JETS 2
Tryck på JETS 2 för att starta massagepump 2. Tryck igen för att stänga av pumpen. Systemet har en inbyggd avstängningstimer som automatiskt stänger av pumpen 15 minuter efter start. Detta görs bland annat för att säkerställa att spabadet inte körs i onödan.
Lampan vid JETS 2-knappen tänds när massagepumpen är aktiverad.
AUX
Tryck på AUX för att starta massagepump 3/blåssystemet. Tryck igen för att stänga av pumpen. Systemet har en inbyggd avstängningstimer som automatiskt stänger av pumpen 15 minuter efter start. Detta görs bland annat för att säkerställa att spabadet inte körs i onödan.
Lampan vid AUX-/blåssystemknappen tänds när massagepumpen är aktiverad.
LJUS
Tryck på LJUS för att ändra belysningen. Tryck igen för att stänga av den. Systemet har en inbyggd avstängningstimer som automatiskt släcker belysningen 4 timmar efter att den har slagits på. Detta görs bland annat för att säkerställa att belysningen inte tänds i onödan.
Lampan vid LIGHT-knappen tänds när belysningen är på. Olika belysningsfunktioner är tillgängliga med varje tryck på LIGHT.
Ställ in funktionerna på displayen
På YouTube kan du se en utförlig video om hur du använder kontrollpanelen. Sök efter:
"Balboa BP2000 teknisk serie TP800 topppanelgränssnitt".
Navigera med hjälp av piltangenterna på höger sida av displayen för att välja önskad funktion. När funktionen är markerad väljer du den genom att trycka på den mittersta SELECT-knappen.
Programmering
På navigationsskärmen kan alla funktioner programmeras och styras, till exempel: allmän spa-status, önskad och aktuell vattentemperatur, status för pumpar och uppvärmning, temperaturområden, felmeddelanden, menydisplay och displaylåsindikator.
Högt intervall (hög temperaturskala)
Lågt intervall (låg temperaturskala)
Klarläge (standardprogram)
Systemet kör ett inställt antal filtercykler, vilka ställs in under funktionen FILTERCYKLER. Dessutom är filterpumpen och värmaren kontinuerligt påslagna för att bibehålla önskad vattentemperatur. För att kontrollera om spabadet är inställt på standardprogrammet: titta i INSTÄLLNINGAR för att se om VÄRMELÄGE och KLAR är markerade.
Viloläge
Systemet kör ett inställt antal filtercykler. Värmeelementet är endast påslaget under filtercyklerna och slås endast på för att uppnå en vattentemperatur på inställd nivå.
Inställning av filtercykler
Filterpumpen och ozonreningssystemet aktiveras under en filtercykel. I början av varje filtercykel aktiveras alla pumpar och fläkten. Efter ca 30 sekunder stängs fläkten av. Efter 5 minuter stannar pump 1 och 2. Filtercykeln kan ställas in individuellt med start vid en given tidpunkt och med en given längd. Sluttiden för filtercykeln visas på displayen. Det är möjligt att programmera 2 filtercykler.
Längden på varje filtercykel kan programmeras från 1 till 12 timmar per tidszon (standardinställningen är 2 timmar). Du kan också välja om filtercykeln endast ska köras under dag- eller nattzonen, eller i båda tidszonerna.
